Colonnine di ricarica per veicoli elettrici: soluzioni power supply per le EV-charging station

Le vendite di auto elettriche devono passare dal 4% al 100% entro il 2050 per una decarbonizzazione delle emissioni.

Data la crescente domanda di mobilità a basse emissioni, i governi sostengono in modo significativo l’installazione di colonnine di ricarica per veicoli elettrici (EV charging station) attraverso sovvenzioni e sconti fiscali, in modo da accelerare la crescita delle reti di ricarica EV (EV Charging) del loro paese.

A livello italiano tra gli interventi previsti dal PNRR, c’è la realizzazione di 7.500 punti di ricarica rapida in autostrada, di 13.755 punti di ricarica rapida nei centri urbani e la costruzione di 100 stazioni di ricarica sperimentali alimentate con tecnologie di stoccaggio dell’energia.

Due diverse tipologie di EV charging stations

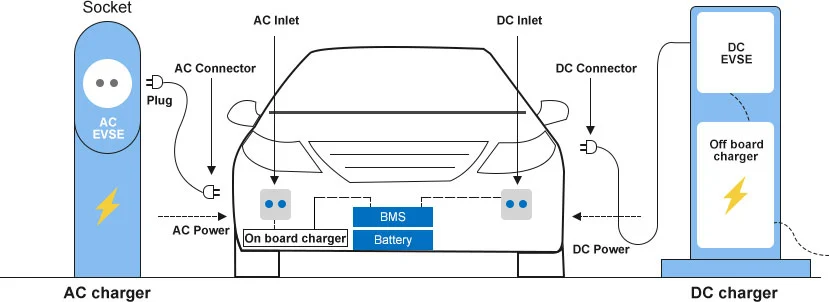

Le stazioni di ricarica per auto elettriche si dividono principalmente in due tipologie: stazioni di ricarica AC e stazioni di ricarica DC.

  • Le stazioni di ricarica AC forniscono energia AC al caricabatterie di bordo del veicolo. Le stazioni di ricarica AC  richiedono una media di 2-8 ore per una carica completa a seconda del veicolo. Sono molto adatte per i veicoli elettrici di piccole dimensioni, per lo più utilizzati per applicazioni residenziali, così come la flotta, multifamiliare, centri commerciali, uffici e altri spazi commerciali.

Power Solution per AC Charging Station

  • La ricarica DC per colonnine elettriche è un caricatore ad alta potenza. Fornisce energia DC alla batteria. Di solito è in grado di caricare la batteria all’80% dello stato di carica entro 30 minuti. Le stazioni di ricarica DC sono adatte per la ricarica veloce DC di veicoli elettrici privati, autobus elettrici, autobus ibridi, taxi, veicoli di ingegneria, ecc.

Power Solution for DC Charging Station – Control System

Power Solution for DC Charging Station (Off Board Charge)

Quali sono i requisiti di progettazione degli alimentatori AC/DC per le stazioni di ricarica EV?

Convenienza di costo, compattezza e affidabilità sono fondamentali sia per il sistema di controllo della stazione di ricarica AC che per la stazione di ricarica DC. Quando si progetta l’alimentazione per le stazioni di ricarica EV, ci si trova di fronte a molteplici sfide e requisiti da soddisfare:

  • Elevata capacità di resistere alle fluttuazioni di tensione e alle sovratensioni;
  • Elevata capacità di resistere alle variazioni della temperatura di funzionamento;
  • Condizioni climatiche e ambientali esterne;
  • Altri requisiti specifici basati sul tipo di alimentazione della stazione di ricarica selezionata.

Convertitori AC/DC per stazioni di ricarica di veicoli elettrici

La linea di prodotti offerti include AC-DC, DC-DC Converter, tranceiver module and SiC/GaN driver power suppy.

Soluzioni con dimensioni compatte, ampia gamma di tensione di ingresso (da 85 VAC a 305 VAC – così che le stazioni di ricarica possano mantenere il normale funzionamento anche in presenza di elevati transitori di tensione in ingresso), alta efficienza e ampia gamma di temperatura operativa (-40℃ a +85 ℃).

Altri elementi fondamenti  dei prodotti sono  la Surge line to line ±1kV, EFT ±2kV,  conformal coating, avere buone prestazioni EMC e EMI.

Molteplici scelte, possibilità richieste custom e Team tecnico a supporto

L’offerta per il Power Supply è molteplice (si spazia dai convertitori di isolamento e alimentatori chiusi ai ricetrasmettitori RS485/CAN e altro ancora).


Vuoi avere dati del mercato EV-Charger aggiornati? Scarica da QUI il nostro White paper dedicato!


Per domande o informazioni tecniche ci sono specialisti tecnici di prodotto CONSYSTEM a disposizione

  • , , , , ,

    Filtri EMI/EMC per EV-Charger – Colonnine elettriche

    Output Filter ideale per la realizzazione di EV Charging Station (colonnine di ricarica elettrica);
    Filtro compatto a doppio stadio;
    Disponibile versione con bus bar;
    Soluzione ideale per applicazioni…

    Brand:
  • , , , ,

    EV-charger / colonnine elettriche: alimentatori AC/DC LDE60-20Bxx

    Tensione di ingresso universale 85-264 VAC o 100-370 V DC;
    Ampio range di temperatura operativa da -40℃ a +70℃;
    Alta affidabilità, alta densità di potenza, alta efficienza;
    EMI…

    Brand:
  • , , , ,

    DC-DC converter fixed input

    Range di temperatura operativa: -40°C – +85°C, in alcuni casi fino a 105°C;
    Alta efficienza;
    Tensione di ingresso fissa (+/- 10%);
    High isolation: 2k VAC;
    Diversi package: SMD,…

    Brand:
  • , , , ,

    Power Module per SiC/GaN Driver

    Range di temperatura operativa: -40°C – +105°C;
    Alta efficienza fino all’82%;
    SIP package
    I/O isolation test voltage: 3.5kVAC/ 6kVDC
    Capacità circuitale molto bassa
    Protezione continua da cortocircuito
    Pin-out…

    Brand:
  • , , , ,

    Power Module per IGBT driver

    Range di temperatura operativa: -40°C – +85°C;
    Alta efficienza fino all’88%;
    Uscite asimmetriche
    SIP/DIP package
    I/O isolation test voltage: fino a 5000VDC
    Capacità circuitale molto bassa
    Protezione continua…

    Brand:
  • , , , , , ,

    Alimentatori AC-DC Enclosed Serie LM/LMF 15-320W

    Tensione d’ingresso Wide Range (85-305VAC);
    Uscite disponibili
    Uscita singola: LMF e LM
    Doppia, tripla e quadrupla uscita: LM Multi-Output LM (30-150 W)
    Potenze disponibili: 15W-320W;
    Vin (VDC): 100-430;
    Cost-effective;
    Temperatura…

    Brand:
  • , , , , , , , , , , ,

    AC-DC Converter LD-R2 series (3-30W) ultra compact

    Range di temperatura operativa: -40°C – +85°C;
    Ideali per EV Chargers in quanto OVC III
    EMI: Class B
    EFT: ±2KV
    Surge: line-line ±1KV
    Alta efficienza 87%;
    Dimensioni ridotte;

    Brand:
  • , , , ,

    CBB 138H DR Serie

    Stima ore vita: >100.000 h
    Capacità: 1 ~ 110 µF
    Range di temperatura operativa: da -40 ~ +105 °C
    Ampio Voltage Range: 450 ~ 1700 V
    THB Design…

    Brand:
  • , , , , , , , , , ,

    AC-DC Converter LS-R3 series (1-15W)

    Dimensioni compatte: 26.4×14.73×11 mm (5W);
    Ampio input range: 85-305VAC, accettando input AC o DC;
    Range di temperatura operativa: -40°C – +85°C;
    Multi-application, layout flessibile;
    Alta densità, alta affidabilità;

    Brand:
  • , , , , , , ,

    ACS37612: il primo sensore di corrente IC “Standalone Coreless”

    Elimina la necessità di un nucleo concentratore o shield
    Consente il rilevamento di corrente per applicazioni in cui la corrente scorre attraverso sbarre o PCB (senza contatto e…

    Brand:
  • , , , , ,

    Wide Input DC-DC Converter: R3

    Economici
    Compatti
    DC-DC Converter isolati e non isolati
    Potenze disponibili fino a 400W (SMD (1-15 W), SIP (1-10 W), DIP (1-50 W), Brick (10-400 W), Open Frame (30-50…

    Brand:
  • , , , , ,

    DC-DC Converter 0.25-3W (SIP/DIP)

    Dimensioni minime
    Uscita non regolata
    Uscita singola/doppia opzionale
    Ampia gamma di prodotti all’interno della famiglia
    Facilità di installazione/applicazione
